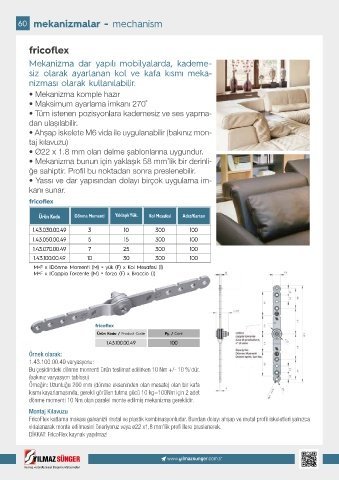

60 mekanizmalar - mechanism

fricoflex

Mekanizma dar yapılı mobilyalarda, kademe-

siz olarak ayarlanan kol ve kafa kısmı meka-
nizması olarak kullanılabilir.

• Mekanizma komple hazır
• Maksimum ayarlama imkanı 270˚
• Tüm istenen pozisyonlara kademesiz ve ses yapma-
dan ulaşılabilir.
• Ahşap iskelete M6 vida ile uygulanabilir (bakınız mon-
taj kılavuzu)
• Ø22 x 1.8 mm olan delme şablonlarına uygundur.
• Mekanizma bunun için yaklaşık 58 mm’lik bir derinli-
ğe sahiptir. Profil bu noktadan sonra preslenebilir.
• Yassı ve dar yapısından dolayı birçok uygulama im-
kanı sunar.

Örnek olarak:
1.43.100.00.49 varyasyonu:
Bu çeşidindeki dönme momenti ürün teslimat edilirken 10 Nm +/- 10 %’dür.
(bakınız varyasyon tablosu)
Örneğin: Uzunluğu 200 mm (dönme ekseninden olan mesafe) olan bir kafa
kısmı kayarlamasında, gerekli görülen tutma gücü 10 kg=100Nm için 2 adet
dönme momenti 10 Nm olan paralel monte edilmiş mekanizma gereklidir.
Montaj Kılavuzu
FricoFlex katlama makası galvanizli metal ve plastik kombinasyonludur. Bundan dolayı ahşap ve metal profil iskeletleri yalnızca
vidalanarak monte edilmesini öneriyoruz veya ø22 x1,8 mm’lik profi llere preslenerek.
DİKKAT: FricoFlex kaynak yapılmaz!
