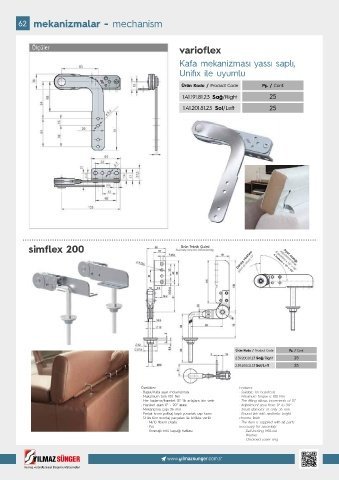

Page 64 - yilmaz-sunger-katalog

62 mekanizmalar - mechanism

varioflex

Kafa mekanizması yassı saplı,

Unifix ile uyumlu

1.41.191.81.23 Sağ/Right

1.41.201.81.23 Sol/Left

simflex 200 Ürün Teknik Çizimi
Dönüş Noktası 6 kademe x 15° = 90°
Ayar Aralığı

2.39.200.01.23 Sağ/Right
2.39.200.02.23 Sol/Left

Özellikler: Features:
· Başlık/Kafa ayar mekanizması · Suitable for headrests
· Maksimum tork 100 Nm · Maximum torque is 100 Nm
· Her kademe/hareket 15° ‘lik artışlara izin verir · The fitting allows increments of 15°
· Hareket alanı 0° - 90° arası · Adjustment area from 0° to 90°
· Mekanizma çapı 36 mm · Small diameter of only 36 mm
· Parlak krom polisaj kaplı yuvarlak sap kısmı · Round link with aesthetic bright
· Ürün tüm montaj parçaları ile birlikte verilir chrome finish
· M/10 fiberli civata · The item is supplied with all parts
· Pul necessary for assembly:
· Kromajlı örtü kapağı halkası · Self-locking M10-nut
· Washer
· Chromed cover ring
